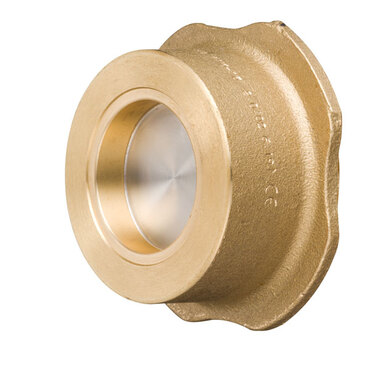

RITAG Inklem terugslagklep Type: 2623 Gietijzer Wafer type PN16

Product Documentatie

Document	Soort bestand
Productoverzicht	Download

Toon alle artikelen

Toepassingsgebied

Goede weerstand tegen de corrosieve werking van zeewater, zoetwater en afvalwater.

Bijzonderheden

Geschikt voor horizontale en verticale (stijgende stroming) montage.
Laag gewicht.

Tabellen

DN	L	d	d1	D1	D2	Gewicht	Openingsdruk horizontale stroming	Openingsdruk vert. dalende stroming	Openingsdruk vert. stijgende stroming	Openingsdruk vert. stijgende stroming zonder veer
mm	mm	mm	mm	mm	mm	[kg]	[mbar]	[mbar]	[mbar]	[mbar]
15	17	51	28	43	15	0.15	20	16	24	4
20	20	61	33	53	20	0.25	20	16	24	4
25	23	71	41.5	64	25	0.3	20	16	24	4
32	28	82	51.5	79	32	0.5	20	16	24	4
40	31.5	92	58.5	86	40	0.65	20	15.5	24.5	4.5
50	40	108	71.5	96	48.5	0.9	20	15	25	5
65	46	127	90	116	63	1.2	20	14.5	25.5	5.5
80	51	142	110	132	77	2	20	13.5	26.5	6.5
100	61	162	126	152	96	2.8	20	13.5	26.5	6.5

Norm: EN (DIN)

Materiaal huis: Gietijzer

Kwaliteitsklasse: EN-JL1040

Nom. binnendiameter

Aansluiting: Wafer type

Druktrap artikel: PN16

Druktrap flens: PN10/16

Inbouwlengte (mm)

Klepvorm: Schotel

Afdichting

Filters wissen (3 van 3 artikelen getoond)

RITAG Inklem terugslagklep Type: 2623 Gietijzer/Brons Schotel Met veer PN16 Wafer type DN125 Druktrap flens: PN10/16 ERIKS Artikelnr: 13383439 Vergelijk Vergelijken	Log in om prijzen te zien	{"itemTrackPD":{ "item_name": "wafer type check valve type: 2623 cast iron/bronze disc with spring pn16 wafer type dn125 pressure rating flange: pn10/16", "item_id": "g11830870655992183", "material_number": "13383439", "price": "0", "item_brand": "ritag", "item_category":"valves and actuators", "item_category2":"non-return valves", "item_category3":"wafer non-return valves", "item_category4": "pr1579278051900577", "item_variant": "pce", "index": "1", "quantity": "" } }
RITAG Inklem terugslagklep Type: 2623 Gietijzer/Brons Schotel Met veer PN16 Wafer type DN150 Druktrap flens: PN10/16 ERIKS Artikelnr: 13383440 Vergelijk Vergelijken	Log in om prijzen te zien	{"itemTrackPD":{ "item_name": "wafer type check valve type: 2623 cast iron/bronze disc with spring pn16 wafer type dn150 pressure rating flange: pn10/16", "item_id": "g11830870655992136", "material_number": "13383440", "price": "0", "item_brand": "ritag", "item_category":"valves and actuators", "item_category2":"non-return valves", "item_category3":"wafer non-return valves", "item_category4": "pr1579278051900577", "item_variant": "pce", "index": "2", "quantity": "" } }
RITAG Inklem terugslagklep Type: 2623 Gietijzer/Roestvaststaal (RVS) Schotel Met veer PN16 Wafer type DN200 Druktrap flens: PN10/16 ERIKS Artikelnr: 13027585 Vergelijk Vergelijken	Log in om prijzen te zien	{"itemTrackPD":{ "item_name": "wafer type check valve type: 2623 cast iron/stainless steel disc with spring pn16 wafer type dn200 pressure rating flange: pn10/", "item_id": "g10936781501913295", "material_number": "13027585", "price": "0", "item_brand": "ritag", "item_category":"valves and actuators", "item_category2":"non-return valves", "item_category3":"wafer non-return valves", "item_category4": "pr1579278051900577", "item_variant": "pce", "index": "3", "quantity": "" } }
